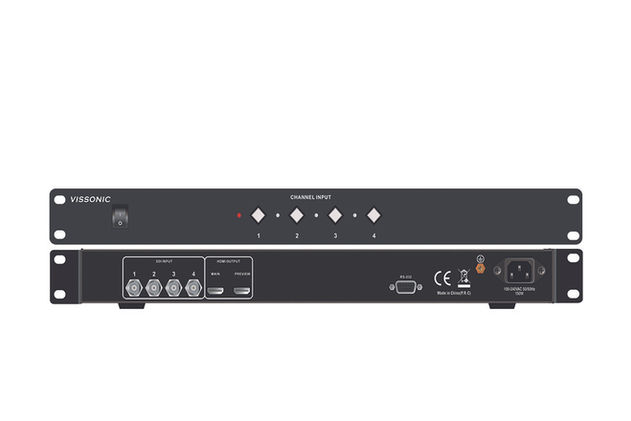

VIS-CATC-A

HD-Video Switch mit Steuerung über RS232 Schnittstelle

Beschreibung

Der VIS-CATC-A Video-Switch wird kann bis zu 4 SDI-Videosignale von Kameras auf einen HDMI-Ausgang schalten. Die Steuerung erfolgt direkt über die RS232 Schnittstelle von der Steuerzentrale des Konferenzsystems.

Eigenschaften

• Videoeingänge: 4 x SDI Eingänge mit einer maximalen Auflösung von 1080 Pixel bei 60 Hz.
• Die SDI Eingänge können mit 75 Ω Koaxialkabel bei Kabellängen bis 100 Meter gespeist werden.
• Videoausgänge: 2 x HDMI Ausgänge mit einer einstellbaren Auflösung bis maximal 1080 Pixel bei 60 Hz.
• Integrierter 4 x 1+1 unterbrechungsfreier Doppel-Switch für eine maximale Auflösung von 1080 Pixel bei 60 Hz.
• Unterbrechungsfreies Umschalten ohne blitzenden oder schwarzen Bildschirm.
• Unterstützt Bildschirm-Einfrier-Funktion (Picture Freezing) wobei die Einfrierzeit entsprechend der Kamera eingestellt werden kann (1 -6 Sekunden).
• RS232 Schnittstelle zur Realisierung einer Kameranachführung (Camera Tracking Function).

Technische Daten

Videoeingänge:
Format x Anzahl ......................................................... SDI x 4
Kabelanschluss ..................................................... 75 Ω BNC

Pixel Bandbreite .................................................…. 165 mHz
Video Format ………..... 270 Mbps SDI, 1.485 Gbps HD-SDI
und 2.97 Gbps 3G-SDI
Video Auflösungen 1280x720@50Hz;1280x720@60Hz; 1920x1080@25Hz; 1920x1080@30Hz;
1920x1080@50Hz; 1920x1080@60Hz; 1280x720@60Hz; 1920x1080@25Hz; 1920x1080@30Hz
1920x1080@50Hz; 1920x1080@60Hz

Maximale 3G SDI-Übertragungsdistanz ..................... 100 m SDI professional certification line

Videoausgänge:
Format x Anzahl ...................................................... HDMI x 2
Kabelanschluss .......................................... HDMI-A Buchsen
Pixel Bandbreite .........................................……….. 165 mHz
Video Auflösungen . 1280x720x50Hz;1280x720x60Hz; 1920x1080x50Hz; 1920x1080x25Hz; 1920x1080x30Hz; 1920x1080ix50Hz; 1920x1080x60Hz; 1920x1080ix60Hz;

Maximale HDMI-Übertragungsdistanz ...................... 7 m HDMI professional certification line

Steuerung:
RS232 Schnittstelle .............................. 9-Pin SUB-D Buchse
Frontpanelbedienung

Mechanische Daten:
Gehäuse .......................... 19 Zoll 1 HE Rack-Einbaugehäuse
Abmessungen (B x T x H) .................... 483 x 260 x 43,6 mm
Gewicht ........................................................................... 3 kg
Farbe ........................................................................ schwarz

Produktvarianten

VIS-CATC-A: …… HD-Video Switch mit Steuerung über RS232 Schnittstelle
